هر آنچه که برای شناخت انواع روسازی بتن نیاز دارید

نویسنده : کلینیک بتن ایران
تاریخ ثبت : 1397/04/13

انواع روسازی بتن به چه قسمت هایی تقسیم می شود ؟

اصولاً، روسازی های سخت بتن به دو دسته تقسیم می شوند، انعطاف پذیر و صلب. روسازی های انعطاف پذیر به گروهی اتلاق می شود که سطح آنها با اسفالت یا مصالح قیری پوشش شده باشد. علت استفاده از واژه انعطاف پذیر در این نوع روسازی، خمش و تغییر شکل سازه روسازی تحت اثر بارهای ترافیکی می باشد. از سوی دیگر، روسازی صلب به آن دسته از روسازی بتن گفته می شود که لایه سطحی آن از بتن تشکیل شده باشد. چنین روسازی هایی به علت بالا بودن مدول الاستیسیته مصالح بتن به مراتب سخت تر از روسازی انعطاف پذیر می باشند. علاوه بر این، این نوع روسازی ها می توانند مسلح به فولاد باشند، که عموماً به منظور کاهش یا حذف درزها به کار می روند.

✔ تفاوت روسازی صلب بتنی با روسازی انعطاف پذیر بتنی

نحوه توزیع بار در بستر خاک زمین در روسازی صلب بتنی با روسازی انعطاف پذیر بتنی متفاوت می باشد. در روسازی صلب بتنی، بعلت بالا بودن مدول الاستیسیته (سختی) بتن، تمایل به پخش بار بر روی سطح نسبتاً گسترده تری می باشد (مطابق شکل زیر). دال بتنی به تنهایی بیشتر ظرفیت سازه ای را در روسازی صلب تامین می کند. در روسازی انعطاف پذیر بتنی از لایه سطحی به مراتب نرم تر استفاده می شود و بار در یک سطح کوچکتر توزیع می شود. در این نوع روسازی از چندین لایه مرکب برای انتقال بار ب سطح بستر استفاده می گردد.
(شکل زیر را ملاحظه کنید.)

انواع روسازی بتن _ کلینیک بتن ایران

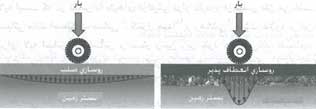

✔ شکل توزیع بار در روسازی صلب و انعطاف پذیر بتنی

روسازی های صلب زیر اثر بار به مقدار بسیار کمی تغییر شکل می دهند. یک روسازی صلب تیپ از یک لایه بتنی سطحی که بر روی خاک بستر زمین یا یک لایه اساس قرار گرفته تشکیل می شود. بعلت سختی نسبی روسازی صلب، سازه روسازی صلب بار را از طریق یک یا حداکثر دو لایه روسازی به زمین منتقل می کند.

✔ لایه های یک روسازی صلب تیپ

1.لایه رویه (سطحی) بتن : این لایه در قسمت فوقانی روسازی قرار دارد و به صورت دال بتنی می باشد.
2.لایه اساس بتن : این لایه مستقیما در زیر لایه بتنی قرار می گیرد و معمولاً از مصالح سنگی یا بستر زمین تثبیت شده تشکیل می شود.
3.لایه زیراساس بتن : این لایه یا لایه ها در زیر لایه اساس قرار دارد. لایه زیر اساس همیشه مورد نیاز نیست و در اغلب موارد حذف می گردد.

انواع روسازی بتنی _ کلینیک بتن ایران

زمین بستر (خاک موجود)

شکل مقطع عرضی تیپ لایه های روسازی صلب


لایه سطحی بتن
لایه سطحی لایه ایست که در تماس با بارهای ترافیکی قرار دارد و از جنس بتن می باشد. این لایه باید دارای خصوصیاتی مانند اصطکاک، صافی، کنترل صدا و زهکشی باشد. علاوه بر این، به عنوان یک لایه ضد آب برای لایه اساس، زیر اساس و بستر زمین زیر خود عمل می کند. ضخامت لایه سطحی متفاوت بوده ولیکن عموما بین 150 mm برای بارگذاری سبک الی 300 mm برای بارهای ترافیکی سنگین و بزرگ در تغییر است.
در بخش طراحی دال بتنی روی زمین در مورد عملکرد این لایه و روش های طراحی و انتخاب ضخامت آن به تفصیل بحث خواهد شد.
موقعیت لایه اساس بتن
موقعیت لایه اساس درست در زیر لایه سطحی می باشد. وظایف این لایه عبارتند از :
1- توزیع بار اضافی
2- کمک به زهکشی و مقاومت در برابر یخبندان
3- تامین تکیه گاه یکنواخت برای روسازی
4- تامین یک سکوی با ثبات برای تجهیزات ساختمانی و اجرایی
لایه اساس معمولاً از مصالح زیر ساخته می شوند.
1- اساس سنگی : یک لای اساس ساده از مصالح سنگی شکسته تشکیل می شود و کاربرد آن از اوایل سال های 1900 میلادی متداول بوده و هنوز برای بسیاری از موارد مناسب می باشد.
2- مصالح سنگی تثبیت شده یا خاک تثبیت شده
مواد کمکی تثبیت کننده برای چسباندن مصالح ذرات سست به یکدیگر و تامین مقاومت و چسبندگی به کار می روند. اساس های اصلاح شده سیمانی می توانند 25-20 درصد مقاومت لایه سطحی را داشته باشند.
3- مخلوط آسفالت گرم با دانه بندی متراکم
در جایی که نیاز به اساس با سختی بالا باشد می توان از لایه آسفالت گرم با دانه بندی متراکم استفاده نمود.
4- آسفالت گرم نفوذپذیر
در موارد خاصی که اساس با سختی بالا و زهکشی عالی نیاز باشد، لایه های اساس را می توان از آسفالت گرم با دانه بندی باز به کار برد.
5- بتن مگر (بتن کم سیمان)
خمیر بتن در این حالت نسبت به بتن لایه سطحی دارای سیمان کمتری است ولیکن از مصالح سنگی تثبیت شده قویتر است. اساس با بتن مگر می تواند بین 50- 25 درصد لایه سطحی مقاومت داشته باشد. اساس بتن مگر مانند لایه بتنی سطحی عمل می کند و بنابراین، باید در آن درزهای اجرایی در نظر گرفت تا محل ترک در آینده در آنجا رخ دهد. چنانچه ملاحظات اجرایی به خوبی رعایت نشده باشد این درزها و ترک ها می توانند سبب بروز ترک در لایه سطحی شوند.
لایه زیر اساس سازه روسازی بتن
لایه زیر اساس آن قسمت از سازه روسازی بین اساس و بستر زمین می باشد. کارکرد این لایه اساسا به عنوان یک تکیه گاه سازه ای می باشد ولیکن علاوه بر آن می تواند :
1- ورود ذرات ریز از خاک بستر به سازه روسازی را به حداقل برساند.
2- زهکشی را بهبود بخشد.
3- صدمات ناشی از عمل یخ زدن را به حداقل برساند.
4- برای عملیات اجرایی یک سکوی کار فراهم کند.
زیر اساس معمولاً از مصالح با کیفیت نازلتر نسبت به اساس تشکیل می شود ولیکن از خاک بستر بهتر
می باشد. مصالح مناسب برای زیر اساس شن و ماسه و خاکریز با کیفیت بالا هستند. اجرای لایه زیراساس برحسب نوع کاربردی تعیین می گردد.
