خصوصیات بتن مسلح به الیاف اکریلیک

نویسنده : کلینیک بتن ایران
تاریخ ثبت : 1397/04/17

مقالات بسیار کمی در رابطه با خصوصیات بتن مسلح به الیاف اکریلیک منتشر شده است. اکثر تحقیقاتی که تاکنون بر روی خصوصیات AFRC انجام شده است متعلق به سازمان های تولید کننده الیاف بوده است. با این وجود مطالعات انجام شده توسط دنیل و اندرسون اطلاعات ارزشمندی درباره تاثیرات برخی عوامل تولید بر روی عملکرد ترکیبات مسلح به الیاف اکریلیک با مقاومت کششی بالای اوچست، Dolanit-10 فراهم کرده است
بررسی های دنیل و اندرسون، تاثیرات مقدار الیاف اکریلیک، مقادیر الیاف پردازش شده و نوع آن و نیز فشار تراکم وارده در حین ساخت را بر روی خصوصیات مکانیکی AFRC تعیین کرده است. در تلاشی که جهت شبیه سازی فرایند هاتس چک، انجام شد، ترکیباتی با استفاده از مکنده آب زدا و روش های تراکم ساخته شدند. فرایند هاتس چک، معمولاً برای تولید صفحات سیمانی- الیافی در مقیاس های بزرگ تجاری به کار می رود. نتایج آزمایش های مقاومت خمشی به عنوان مبنای ارزیابی عملکرد ترکیب به کار می رود. نتایج آزمایش های مقاومت خمشی به عنوان مبنای ارزیابی عملکرد ترکیب به کار گرفته شدند.
در یک سری از آزمایش ها، ترکیبات AFRC با درصدهای مختلف الیاف اکریلیک مورد مطالعه قرار گرفتند. الیاف اکریلیک در محدوده 1 تا 3 درصد وزنی قرار داشتند. الیاف پردازش شده در این نمونه ها شامل %1.5 وزنی خمیر سلولز و %1.5 وزنی خمیر پلی اتیلن بودند. متوسط مقاومت خمشی در مقابل مقادیر الیاف اکریلیک در شکل 1 نشان داده شده است. همان طور که در این شکل دیده می شود با افزایش مقدار اولیه الیاف اکریلیک، مدول گسیختگی MOR تمایل به افزایش، و حد تناسب الاستیک  PEL  تمایل به کاهش دارد.

بررسی ها همچنین نشان داده اند که درصد وزنی نهایی الیاف پردازش شده تاثیر کمی بر متوسط مقاومت خمشی ترکیب دارد. همچنین با افزایش فشار تراکم در طی فرایند ساخت از 500 به 1500psi ( 3.5 به 10.5Mpa )، متوسط مقاومت خمشی افزایش می یابد.

در مجموعه ای دیگر از آزمایش ها، Donalit-10 AFRC با نتایج آزمایش Manville Flexboard II (غیر آزبستی)، Eternit Shingles (غیر آزبستی( و صفحات سیمان آزبستی Monville Transite مقایسه شدند. نتایج مقاومت خمشی 28 روزه در جدول 1 نشان داده شده است. نمودار تنش خمشی در مقابل خیز در شکل 2 آمده است.

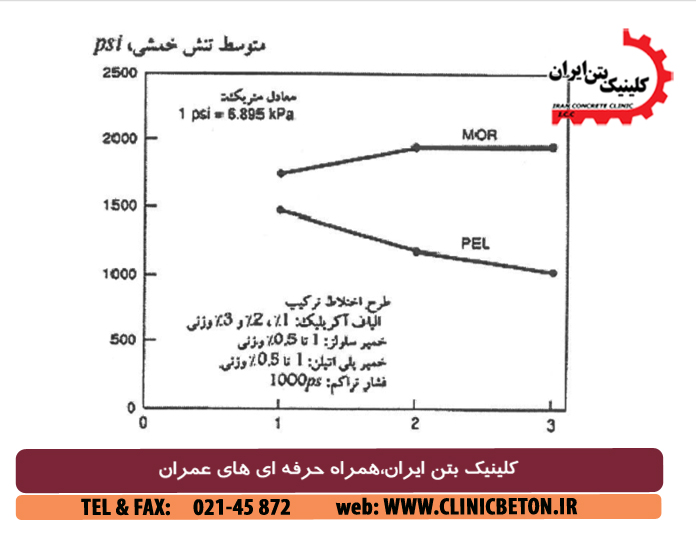

محتوای الیاف آکریلیک ، درصد حجمی

شکل 1 متوسط مقاومت خمشی در مقابل محتوای الیاف اکریلیک

جدول 1 ویژگی های شاخص الیاف آکریلیک

مخلوط نوع محتوای الیاف، درصد وزنی PEL،psi MOR،psi
Dolanit-10 AFRC
Manville Flexboard II
Eternit Shingles
Mnville Transite
صفحات آزبستی، سیمانی
2
3- 4
2

16- 20
1200
1890
1050

4500
2000
2100
1495

4500

معادل  متریک : 1psi=6.895kPa

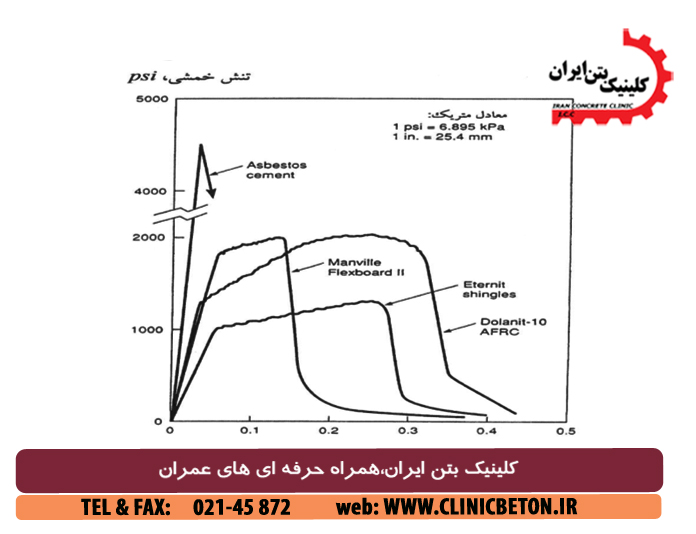

خیز،in

شکل 2  تنش خمشی در مقابل خیز برای Manville Flexboard II, Dolanit-10 AFRC وEternit Shingles و سیمان آز بستی.

همانطور که در شکل 2 نشان داده شده است، سیمان های آزبستی مصالحی با مقاومت بالا و شکننده هستند. هرچند خصوصیات ملات با اضافه کردن الیاف آزبستی بهبود می یابد، اما اگر طاقت پس ترک خوردگی توسط الیاف آزبستی تامین می شود، این بهبود خیلی کم خواهد بود.

Manville Flexboard II, Dolanit-10 AFRC و Eternit Shingles طاقت پس ترک خوردگی و انعطاف پذیری بسیار بیشتری نسبت به سیمان های آزبستی در سن 28 روز نشان می دهد. دلیل این امر آن است که شکست ترکیب توسط مکانیزم تقویتی الیاف یا به عبارتی ترک خوردگی چند شاخه به همراه بیرون کشیدگی عمده الیاف کنترل می شود.

حتی اگر مقاومت های خمشی ترکیبات جایگزین آزبست قابل مقایسه با صفحات سیمان آزبستی نباشند، باز هم این ترکیبات دارای مقاومت کافی برای تامین عملکرد بسیار مطلوب در بسیاری از کاربردهای ساختمانی می باشند. به علاوه مزیت مهم طاقت پس ترک خوردگی که در ترکیبات با الیاف غیر آزبستی ایجاد
می شود، در بسیاری از کاربردها ضروری است.

سایر مقالات
کیورینگ بتن با مقاومت بالا
کیورینگ بتن با مقاومت بالا
بتن با مقاومت بالا نسبت آب به سیمان بسیار پایینی دارد و توزیع ذرات آن به دلیل استفاده از افزودنی‌های معدنی بهتر است که در مجموع باعث می‌شود تا نفوذپذیری و فضاهای خالی آن نسبت به بتن معمولی بسیار کم‌تر باشد.
ادامه مطلب
تغییر شکل روسازی بتنی
تغییر شکل روسازی بتنی

دالهای بتنی ممکن است تحت فشار رو به بالا قرار گیرند یا در محل درز عرضی شکسته شوند. این حالت در نتیجه انبساط بتن روی می دهد، زمانی که مصالح تراکم ناپذیر (ماسه و غیره) به درزهایی که بصورت ضعیفی آببندی شده اند نفوذ می کنند. در این حالت، هیچ فضایی برای امکان انبساط دال وجود ندارد. این نقص در روسازی های قدیمی تر و دارای فاصله زیاد بین درزها بیشتر متداول می باشد. برای رفع این نقیصه می توان درزهای کاهش دهنده فشار تعبیه نمود و محلهای بالا آمده را باید وصله نمود یا مجدداً اجرا کرد.

ادامه مطلب
پایداری الیاف شیشه ای ضدقلیا در دراز مدت
پایداری الیاف شیشه ای ضدقلیا در دراز مدت
به دنبال عرضه الیاف شیشه ای ضد قلیای Cem-FIL در سال 1971، دو رکت BRE و برادران پیلکینگتون به طور مستقل دست به آزمایش هایی در مقیاس بزرگ زدند تا پایداری مقاومت مخلوط های Cem-FIL را در دراز مدت و در معرض شرایط محیطی مختلف، تعیین کنند. در حال حاضر داده های آزمایش های پایایی مقاومت در مدت زمان 10 سال منتشر شده است
ادامه مطلب
بیماری مهلک سرطان بتن چیست (Concrete Cancer)
بیماری مهلک سرطان بتن چیست (Concrete Cancer)

شباهت این فرایند در بتن با بیماری مهلک سرطان عنوان سرطان بتن (Concrete Cancer) را مطرح نموده است. اما از آنجا که فرایند تخریب بتن های غیر مسلح به گونه دیگری است، واژه فساد بتن را برای تبیین امری که تخریب بتن های مسلح و غیر مسلح را به همراه دارد مناسب تر یافته ایم.

ادامه مطلب
