بتن مسلح به الیاف نارگیل

نویسنده : کلینیک بتن ایران
تاریخ ثبت : 1397/04/23

نارگیل میوه ای است که از درخت نخل نارگیل به دست می آید. کشت درختان میوه دار نارگیل محدود به نواحی گرمسیری آفریقا، آسیا و آمریکای مرکزی می شود. و شش بیرونی یک میوه رسیده نارگیل که غلاف نامیده می شود از یک پوسته سخت مقدار زیادی الیاف مدفون شده در یک ماده نرم تشکیل شده است. الیاف مدفون شده که از هم پاشیدن مصالح نرم اطراف الیاف استخراج می شوند. فرایند استخراج الیاف نارگیل از غلاف نارگیل خیساندن نامیده می شود.

الیاف نارگیل تحت شرایط آب و هوایی طبیعی بسیار دوام هستند. با این حال مدول الاستیسیته پایین و حساسیت نسبت به تغییر رطوبت باعث می شود که تاثیر گذاری آنها به عنوان تقویت کننده بتن زیر سوال برود.

بتن مسلح به الیاف نارگیل

ساخت بتن مسلح به الیاف نارگیل

معمولاً الیاف نارگیل همزمان با سایر تشکیل دهنده های بتن مخلوط می شوند. نتایج مطلوب وقتی به دست می آید که الیاف نارگیل در شرایط اشباع با سطح خشک با سیمان مخلوط شده و سپس به این مخلوط مقدار مناسبی آب اضافه شود.

با به کارگیری این روش، می توان الیاف نارگیل با طول 1 تا 2.5 اینچ (25 تا 64 میلیمتر(را به طور اثربخشی با درصد حجمی 2.5 تا 15 درصد با ماتریس سیمانی مخلوط نمود. همچنین روشن شده است که می توان با به کارگیری فشار ( تراکم ) یکنواخت بتن ریزی در محدوده 145 تا290psi (1 تا 2mpa ) به کاهش هایی در جذب آب و نفوذپذیری دست یافت.

خصوصیات بتن مسلح به الیاف نارگیل

خصوصیات مصالحی ترکیبات مسلح به نارگیل توسط کوک، پاما و ویراسینگ بررسی شده است. هدف اصلی مطالعات آنها، بهینه ساختن چندین عامل ساخت از قبیل طول الیاف، حجم الیاف و فشار بتن ریزی بود به طوری که ترکیبات حاصله هم به شکل موثری تقویت شود و هم اقتصادی باشد. همانطور که در شکل 1 نشان داده شده است، حجم الیاف و فشار بتن ریزی هر دو تاثیر عمده ای بر روی مدول گسیختگی (MOR) ترکیبات مسلح به الیاف نارگیل دارند. الیته در این شکل مشاهده می شود که سرعت افزایش MOR در فشار بتن ریزی بیش از 240psi (1.6Mpa) کاهش می یابد.

بتن مسلح به الیاف نارگیل

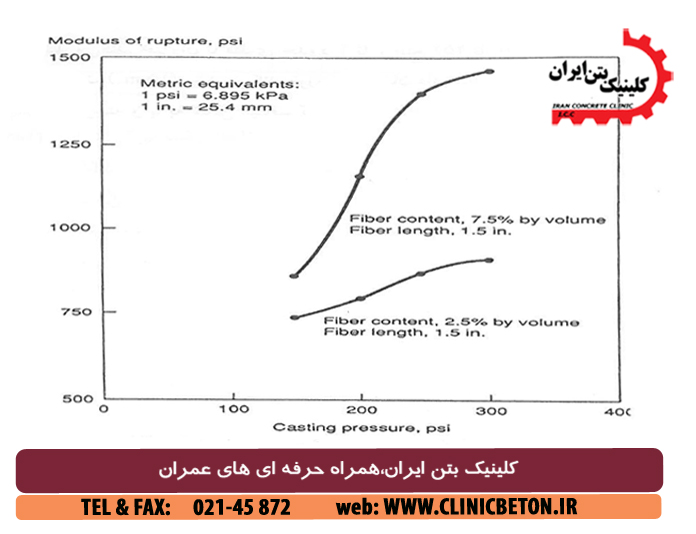

شکل 1 منحنی های مدول گسیختگی- فشار بتن ریزی برای ترکیبات مسلح به الیاف نارگیل

در پایان نتیجه گیری شد که فشارهای بتن ریزی بیش از psi240 منجر به صدمه زدن یا از بین بردن پوشش کپسول مانند الیاف می شود که توسط ماتریس سیمانی ایجاد می گردد. برپایه یافته های آنها، کوک و همکاران نتیجه گیری کردند که ترکیبی که با الیافی به طول 1.5 اینچ (38 میلیمتر ) درصد حجمی %7.5 درصد و فشار بتن ریزی psi240 ساخته می شود، ترکیب بهینه ای خواهد بود. طول بهینه الیاف یعنی 1.5 اینچ در طی آزمایش های بیرون کشیدگی الیاف که نشان دهنده مقاومت پیوستگی بین الیاف و ماتریس است، تعیین شد. میزان درصد بهینه حجمی یا 7.5 درصد مقداری بود که با آن الیاف نارگیلی از دیدگاه عملکرد و هزینه، بیشترین تاثیر را داشتند.

سایر مقالات
فرسودگی بتن و تخریب سازه های بتنی
فرسودگی بتن و تخریب سازه های بتنی
1. علل فرسودگی و تخریب سازه های بتنی

(CAUSES OF DETERIORATIONS)

علل مختلفی که باعث فرسودگی و تخریب ساز های بتونی می شود همراه با علائم هشدار دهنده دیگری که کار تعمیرات را الزامی می دارند در نخستین بخش از تحقیق مورد بررسی وتحلیل قرار می گیرند:
ادامه مطلب
آشنایی با شاتکریت پودری MTOSHOT\P
آشنایی با شاتکریت پودری MTOSHOT\P

MTOSHOT P

شاتکریت پودری MTOSHOT\P

پودر زودگیر کننده قوی برای بتن پاشی به روش خشک، غیرقلیایی و بی خطر

ادامه مطلب
کاربرد مواد نانو ساختار بتن در صنعت ساختمان
کاربرد مواد نانو ساختار بتن در صنعت ساختمان
مواد نانو به عنوان موادی که حداقل یکی از ابعاد آن (طول ، عرض ، ضخامت ) زیر 100nmباشد تعریف شده اند ، یک نانومتر یک هزارم میکرون یا حدود 100000 برابر کوچکتر از موی انسان است . به طور کلی ،در یک تقسیم بندی عمومی ، محصولات نانو مواد را می توان به صورت های زیر بیان کرد :
ادامه مطلب
بتن قلیا فعال سرباره ای
بتن قلیا فعال سرباره ای
عملکرد بتن ساخته شده با سیمان پرتلند در مقابل حمله عوامل شیمیایی مانند حمله اسیدی و حمله سولفاتی نگران کننده است. خمیر سیمان پرتلند در تماس با اسید دچار تجزیه می شود و علت اصلی در بسیاری از موارد حمله اسیدی به بتن، اسید مهاجم ترکیبی از چند نوع اسید است . برای مثال در بتنهای تحت تاثیر باران اسیدی، حمله اسید به بتن ترکیبی از سولفوریک اسید، نیتریک اسید و هیدروکلریک اسید میباشد.
ادامه مطلب
